Quali tipi di strumenti di diamanti ci sono?

Diamond ha i vantaggi di resistenza alla durezza e all'usura estremamente elevata, coefficiente di attrito a basso contenuto di addetti al basso, al modulo elastico elevato, ad alta conducibilità termica, a bassa coefficiente di espansione termica e bassa affinità con metalli non ferrosi. Attualmente è un materiale per utensili con durezza molto elevata. Quindi quali tipi di strumenti di diamanti ci sono? Seguiamo l'editore di Zhongyeda per dare un'occhiata!

Tipi di strumenti di diamanti:

Strumenti di diamantisono divisi in base alla struttura degli utensili: utilizzato principalmente per strumenti di svolta, fresature, aducatori, bit di perforazione, strumenti rivestiti e altri strumenti di formazione non standard.

1. Blade di diamanti

1. Blade standard: le lame a diamante a cristallo singolo sono utilizzate principalmente per torni a diamante a punto a punto o altri torni di precisione. La rugosità superficiale può raggiungere RZ0,1-0,05 μm durante l'elaborazione di metalli non ferrosi. Le lame di diamante policristallino (PCD) sono generalmente utilizzate in torni, centri di lavorazione, ecc., Principalmente per la svolta e noioso. Rispetto alle lame in lega tradizionali, è possibile utilizzare un alimentazione più elevata e una velocità lineare; Anche la vita della lama è notevolmente migliorata rispetto alle pale in carburo; Allo stesso tempo, la finitura superficiale del pezzo elaborato dalle pale PCD può raggiungere la RA0.2 nella migliore delle ipotesi.

2. Blade non standard: utilizzate principalmente per alcune condizioni di lavoro con strutture complesse, requisiti di tolleranza rigorosi e procedure di elaborazione complesse. L'uso di lame non standard di diamante policristallino (PCD) a portata di macchina possono migliorare notevolmente l'efficienza di elaborazione. Allo stesso tempo, l'uso della struttura a portata di macchina può ridurre i costi di produzione.

2. Blade di macinazione di diamanti

Diamante policristallino (PCD) lame di fresatura, con dischi di taglieri di fresatura ofresatriceLe aste, sono generalmente utilizzate per aerei e passaggi di fresatura. La velocità lineare può arrivare fino a 2500-3000 m/min. Rispetto alle lame in carburo, la durata dello strumento è aumentata di 5-10 volte. È la scelta per la fresatura di superficie in metallo non ferrosa come testate in lega di alluminio automobilistico, scatole di motociclette e piani di muffa! Il rapporto prezzo-prestazione è molto adatto.

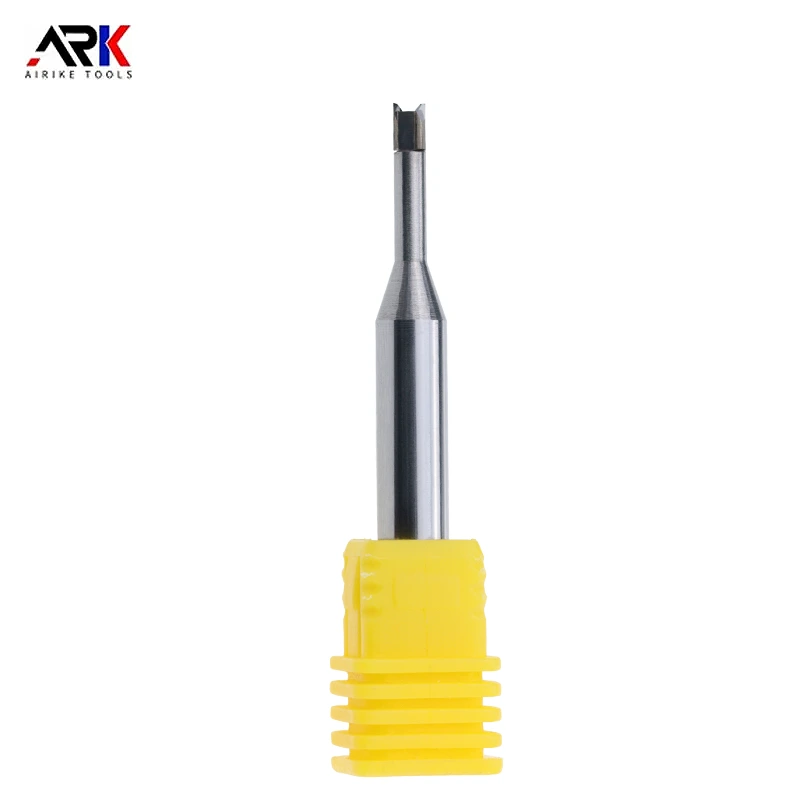

3. Cutter di fresatura a bordo diamantato

I taglieri di fresature a bordo diamantato sono divisi in fresature a diamante a cristallo singolo e taglieri di fresature a diamante policristallino (PCD).

Le fresature a bordo del diamante policristallino (PCD) sono divise in due tipi. Uno è un taglierina per la fresatura attraverso il centro, che può essere utilizzato per penetrare in modo verticalmente la superficie del pezzo lungo l'asse. Per i pettini a forma di fot di macinazione, l'efficienza sarà notevolmente migliorata. L'altro è un taglierina non attraverso il centro. Questo tipo di taglierina di fresatura generalmente taglia radialmente il pezzo e macina boss, passaggi, superfici e altre parti attraverso la programmazione CNC.

4. Diamond Righer

Diamond Ramer, generalmente basato sulla dimensione del diametro, utilizza una matrice in lega o una matrice in acciaio e il numero di bordi di taglio è 2 o più.

Questo tipo di strumento viene utilizzato principalmente per l'elaborazione di fori con severi requisiti di tolleranza e requisiti di finitura elevati. Sia attraverso fori che buchi ciechi possono essere elaborati. La finitura dei fori elaborati da questo tipo di strumento può raggiungere fino a RA0.1.

5. Bit di trapano a diamante

Diamond policristallino (PCD)I bit di perforazione sono generalmente realizzati in substrati in lega o in acciaio in base al diametro. Diamond policristallino (PCD) fori per trapano a pezzi direttamente sul pezzo. Non ci sono fori sul pezzo stesso e i requisiti di precisione non sono alti. I bit di perforazione PCD sono adatti solo per le attrezzature centrali di lavorazione.

I bit di perforazione del diamante policristallino (PCD) includono principalmente: pezzi di perforazione dell'espansione del foro PCD, pezzi di perforazione a gradini PCD, pezzi di perforazione a torsione PCD, bit di perforazione inferiore piatta PCD, ecc.

6. Strumenti rivestiti di diamanti

Diamond coated tools use the CVD method to directly deposit a 1-25μm diamond film on a substrate such as cemented carbide or ceramics. Possono essere utilizzati per strumenti con forme geometriche complesse e sono strumenti ideali per l'elaborazione di materiali difficili da procedere.

Tipi di utensili adatti al rivestimento: pale, fresature, pezzi di perforazione, alesatrici, taglieri di formazione, ecc.

7. Strumento di formazione diamantato

Diamond policristallino (PCD)Lo strumento di formazione appartiene allo strumento rotante. Il suo vantaggio è un'elevata efficienza di elaborazione. Può macinare più fori di gradini contemporaneamente e garantire tolleranze geometriche relativamente accurate. È diviso in due tipi in base a diversi metodi di elaborazione. Uno è l'elaborazione assiale e la formazione una tantum; L'altro è la programmazione CNC e l'elaborazione della traiettoria. Il supporto per utensili dispone di manico BT, manico HSK, manico dritto, ecc.

I tipi di cui sopra di Strumenti di diamanti sono condivisi qui. Esistono molti tipi di strumenti di diamanti con differenze di prestazioni significative. Ci sono anche grandi differenze nella struttura, nel metodo di preparazione e nel campo dell'applicazione di diversi tipi di strumenti di diamanti.
